3K & 6K
Model No. – Male Hose NPT Ends |
|||||||

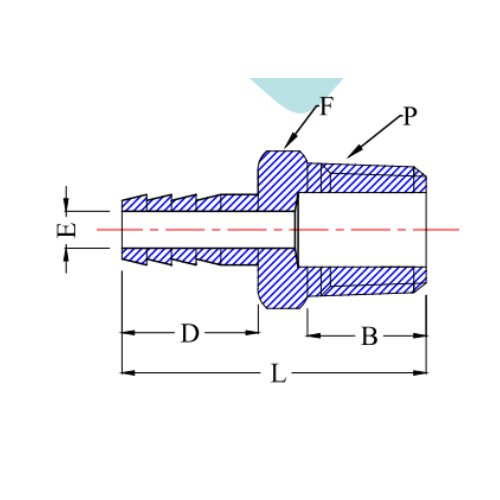

| Model No. | Hose ID Size | NPT Size | L | B | D | E | F (A/F) |
| GV-218-MHN-2H-2N | 1/8" | 1/8" | 26.0 | 10.0 | 10.0 | 2.0 | 12.7 |
| GV-218-MHN-2H-4N | 1/8" | 1/4" | 31.0 | 14.0 | 10.0 | 2.0 | 14.2 |
| GV-218-MHN-4H-2N | 1/4" | 1/8" | 36.0 | 10.0 | 20.0 | 4.8 | 12.7 |
| GV-218-MHN-4H-4N | 1/4" | 1/4" | 41.0 | 14.0 | 20.0 | 4.8 | 14.2 |
| GV-218-MHN-4H-6N | 1/4" | 3/8" | 41.0 | 14.0 | 20.0 | 4.8 | 19.0 |
| GV-218-MHN-4H-8N | 1/4" | 1/2" | 47.0 | 19.0 | 20.0 | 4.8 | 22.2 |
| GV-218-MHN-6H-4N | 3/8" | 1/4" | 43.0 | 14.0 | 220 | 7.6 | 14.2 |
| GV-218-MHN-6H-6N | 3/8" | 3/8" | 43.0 | 14.0 | 22.0 | 7.6 | 19.0 |
| GV-218-MHN-6H-8N | 3/8" | 1/2" | 49.0 | 19.0 | 22.0 | 7.6 | 22.2 |
| GV-218-MHN-8H-4N | 1/2" | 1/4" | 45.0 | 14.0 | 24.0 | 9.5 | 17.3 |
| GV-218-MHN-8H-6N | 1/2" | 3/8" | 45.0 | 14.0 | 24.0 | 9.5 | 17.3 |
| GV-218-MHN-8H-8N | 1/2" | 1/2" | 51.0 | 19.0 | 24.0 | 9.5 | 22.2 |
| GV-218-MHN-12H-8N | 3/4" | 1/2" | 55.0 | 19.0 | 27.0 | 16.0 | 285 |
| GV-218-MHN-12H-12N | 3/4" | 3/4" | 55.0 | 19.0 | 27.0 | 16.0 | 28.5 |
| GV-218-MHN-12H-16N | 3/4" | 1" | 63.0 | 24.0 | 27.0 | 16.0 | 36.0 |
| GV-218-MHN-16H-12N | 1" | 3/4" | 61.0 | 19.0 | 300 | 22.4 | 36.0 |
| GV-218-MHN-16H-16N | 1" | 1" | 66.0 | 24.0 | 30.0 | 22.4 | 36.0 |
*End Connections other thread on Request.
